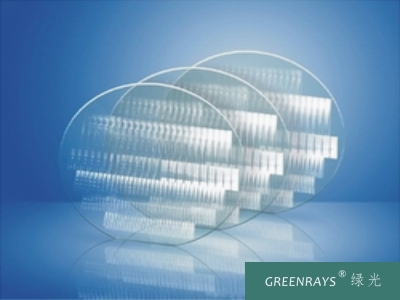

玻璃晶圆：
本公司引进先进的激光仪器、超声波仪器、雕刻和磨削机器等先进设备，同时拥有资深级的技术人员，能为客户提供厚度≧0.1mm，外形尺寸≧Φ2"的高精密度玻璃晶圆（Glass wafer），应用于CMOS、CCD传感器、集成电路或微机械元件封装（MEMS）、通信与数据处理、光学、电子产品、家电产品、军工、科研等高科技产品。
产品特点：
1.超薄玻璃晶圆
2.特种玻璃材料应用
3.独具一格的表面质量
4.优越的透光性、极低的荧光强度以及极高的紫外线和红外线透过率
5.极低的膨胀系数、抗热冲击性强以及长期工作温度高达450℃
6.极佳的化学稳定性，对水、强酸、强碱以及有机物质的腐蚀有高度耐受性
7.极佳的抗刮花效果、极高的硬度以及密度可比普通钠钙玻璃低20%
8.极低的含碱量可作为一种优良的电绝缘体
9.符合所有要求和工业标准（例如SEMI）的客户指定产品
10.符合ISO 9001:2000所有要求的一体化生产步骤
典型应用：
- 微光学
- MEMS（压力传感器、加速计…）
- 晶片级封装（图像传感器封装…）
- 生物工程（微观流体、DNA分析…）
- PLC晶圆盖板
- 以及许多其它客户指定应用
玻璃晶圆加技术参数：
a)材料：BOROFLOAT®33、PYREX7740、石英玻璃、康宁E-XG、B270、D262T、AF32
b)标准厚度：0.2mm、0.3mm、0.4mm、0.5mm、0.7mm、1.0mm、1.5mm（厚度公差±0.02mm）
c)标准尺寸：Φ2"、Φ3"、Φ4"、Φ5"、Φ6"、Φ8"、Φ12"（其他尺寸可定制）
d)外观：60/40
e)表面粗糙度(Ra)<1.5nm
f)平行度<0.01mm
g)各棱边倒钝C0.05～0.2mm
h)裂口<0.2mm，不可内裂
i)表面清洁，不得有印记和污点，在洁净工作台下包装，用专用盒子包装。
| 技术参数： | |
|
密度（25℃） |
2.23g/cm2 |
|
膨胀系数(ISO 7991) |
3.25´10-6k-1 |
|
透光率 |
91% |
|
软化点 |
820℃ |
|
短期使用<10h |
550℃ |
|
长期使用≧10h |
450℃ |
|
折射率（587.6nm） |
1.47140 |
|
努氏硬度 |
480 |
